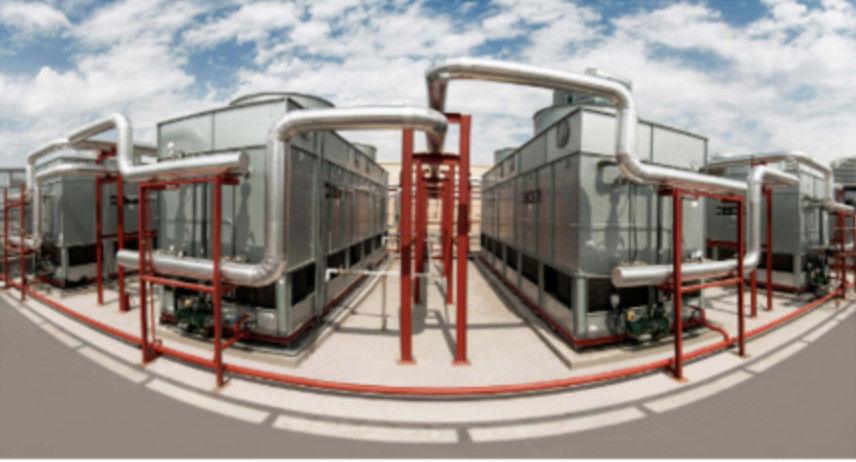

Tour de refroidissement ouverte en acier galvanisé 250t Tour de refroidissement Bac Tour de refroidissement

La tour de refroidissement ouverte XE-OCT-250T



Matériaux de construction

• Matériaux structurels standard
L'acier galvanisé G235 de la plus haute spécification de l'industrie est utilisé pour assurer une durée de vie plus longue de la tour de refroidissement.La structure standard de la série 1000 a été testée par une table de vibration indépendante, avec une SDS de 1,4 g et une résistance au vent de 60 ppsdf.les panneaux et les volets d'admission d'air ont une longue durée de vie et répondent aux exigences de divers systèmes de climatisation de confort et d'applications industrielles.

• Matériau en acier inoxydable (facultatif)
Des matériaux de construction en acier inoxydable de type 304 sont disponibles.

• Aucune structure de plaque de collecte d'eau (facultatif)
La tour de refroidissement de la série 1000 peut être sélectionnée comme une structure sans eau, qui peut être placée directement sur une piscine en béton neuve ou existante.Cette option élimine le besoin d'une casserole à eau froide et réduit les coûts d'entretienLors de l'installation de plusieurs unités, il peut simplifier les exigences en matière de tuyauterie et de pompes à eau et fournir une méthode rentable pour remplacer la tour d'eau.Il est un fabricant de refroidissement par évaporation et un fournisseur de structures sans eau..

• Structure de niveau de résistance au tremblement de terre et au vent plus élevé (facultatif)
Les panneaux en acier et les pièces structurelles ont été améliorés pour répondre à des exigences plus élevées en matière de résistance au tremblement de terre et au vent.Tous les équipements mis à niveau ont été testés sur la table de vibration du banc d'essai pour s'assurer qu'il peut continuer à fonctionner dans des conditions sismiques..

• Panneaux d'acier galvanisé standard et volets d'entrée d'air
La structure robuste du cadre est équipée de panneaux en acier galvanisé et de volets d'entrée d'air pour améliorer la résistance à la corrosion de l'équipement et prolonger sa durée de vie.

• Panneaux en acier inoxydable/FRP et volets d'entrée d'air (facultatif)
Une variété de panneaux et de volets d'entrée d'air sont disponibles, notamment en acier inoxydable et en FRP.



Introduction du produit

1Système structurel

• Composants métalliques de tours:Le corps de la tour est en acier inoxydable 304 ou en acier galvanisé à chaud Baosteel, qui est léger et a une bonne rigidité.Les pièces sont très interchangeables.Ils peuvent fonctionner normalement pendant longtemps dans des environnements difficiles.
• Composants de surface de tour:en acier de haute qualité, sans rouille pendant longtemps, belle apparence, intégrée à l'architecture moderne.

Système d'échange de chaleur

• Pour les appareils à sous-vêtements de type pneumatique

1) Il est fabriqué à partir de feuilles de PVC modifiées de haute qualité, résistantes aux rayons ultraviolets et à la corrosion chimique grâce à une formation sous vide entièrement automatique,et ses indicateurs de performance répondent aux exigences de la NDG88-89 "Règlement technique pour les charges en plastique pour pulvérisation d'eau".

2) Le remplissage a de bonnes propriétés ignifuges. L'indice d'oxygène du remplissage est testé à 38, ce qui est beaucoup plus élevé que l'exigence de la norme nationale de ≥ 28.

3) Le remplisseur à pulvérisation d'eau est conçu en forme de "V" inversé et est assemblé en blocs à l'intérieur de la tour, ce qui évite la déformation par compression du remplisseur due à l'encrassement.Le remplisseur assemblé a les deux fonctions de dissipation de chaleur et de collecte d'eauLa structure d'espacement des grandes particules garantit que le remplissage ne soit pas bloqué, ce qui réduit non seulement la résistance au vent, mais aussi la probabilité de dérivation biologique.

4) La grande conception de la structure de "pays de miel" a un effet de détournement et a un bon effet de distribution uniforme de l'air, ce qui améliore et stabilise l'intensité d'échange thermique de la vapeur d'eau.La combinaison de positionnement précis et d'espacement égal facilite la formation d'une grande surface de film d'eau qui coule avec l'eau qui coule à travers la surface, favorisant ainsi l'échange de vapeur d'eau.

• Structure spéciale de collecte de l'eau:Fabriqué en PVC de haute qualité, il est le leader de l'industrie domestique. Il peut séparer efficacement la vapeur d'eau dans l'air chaud et humide et la renvoyer à la tour,réduire considérablement les pertes d'eau flottante et la quantité d'eau de reconstitutionLe taux de perte d'eau flottante de la tour de refroidissement de la série LKN est inférieur à 0,001%.
• Une buse de diamètre variable:Le système d'arrosage utilise la buse produite en introduisant une nouvelle technologie des États-Unis comme composant principal.n'a pas de pièces mobiles à l'intérieur, résistant à la corrosion et au vieillissement. Il a une faible consommation d'énergie pendant le fonctionnement, et la conception du cercle intérieur et du carré extérieur n'est pas facile à bloquer,ne nécessite pas de nettoyage, et réduit la charge de travail de maintenance.

Système de conduite

• - Je ne sais pas.Il s'agit d'un ventilateur de tour de refroidissement en alliage d'aluminium incliné vers l'avant à basse vitesse et à distorsion spatiale. Il présente les avantages d'un faible bruit, d'un grand volume d'air, d'un rendement élevé, d'une faible consommation d'énergie et d'un fonctionnement stable.
• Moteur:Un moteur de tour de refroidissement entièrement fermé, auto-refroidissant et à faible bruit est utilisé. Niveau de protection IP44, niveau d'isolation B, 380 (V) /34/50 (HZ).positionnement simple, une bonne performance de démarrage, un fonctionnement fiable et une maintenance pratique.et les trous de drainage spéciaux sur le siège de montage conçus pour les environnements chauds et humides garantissent que le moteur ne soit pas trempé et fonctionne sans dommage pendant une longue période.
• Cadre du moteur:adopte un concept de conception international, placé une fois sur le cadre de la structure en acier de la tour, avec peu de pièces, installation facile, bonne rigidité, faible vibration, grande stabilité,non affecté par le vieillissement des fibres de verre, et pas facile à endommager les pièces de transmission.
• Réducteur:Équipé de roulements importés de haute précision, d'étanchéités à l'huile de sécurité à trois couches, de bonnes performances imperméables, pour empêcher la vapeur d'eau de corroder les roulements.Support de siège en acier en forme de disque et conception de poulie en tôle de fonte, structure compacte, avec contrôle de l'équilibre statique, fonctionnement stable, faible bruit.conception du réducteur avec buse de maintenance, une maintenance quotidienne facile.
• Ceinture:Nous utilisons une ceinture en V japonaise de haute efficacité et forte, faite d'un excellent matériau élastique thermoplastique polymérisé, résistant à l'usure, à l'huile, à l'eau et au vieillissement.présente de bonnes performances de flexion, n'est pas facile à allonger, a une bonne stabilité de fonctionnement et une longue durée de vie.

4Système supplémentaire

• Le conduit d'air:L'entrée d'air spécialement rationalisée et l'ouverture du conduit d'air à lame précise permettent au flux d'air d'entrer dans le conduit d'air en douceur, évitant la génération de vortex et réduisant la consommation d'énergie du ventilateur.Le conduit d'air est équipé d'un silencieux de diffusion, ce qui réduit la vitesse du vent à la sortie d'air, réduit les pertes d'énergie cinétique, économise de l'énergie, réduit le reflux d'air humide et chaud et réduit le bruit.facile à assembler.
• Remplissage de l'eau:La soupape à bille de remplissage d'eau est installée sur le bassin inférieur incliné, ce qui est pratique pour régler le remplissage d'eau et observer le niveau d'eau dans le bassin inférieur.La conception inclinée du bassin inférieur est propice au nettoyage et au drainage du bassin inférieur.
